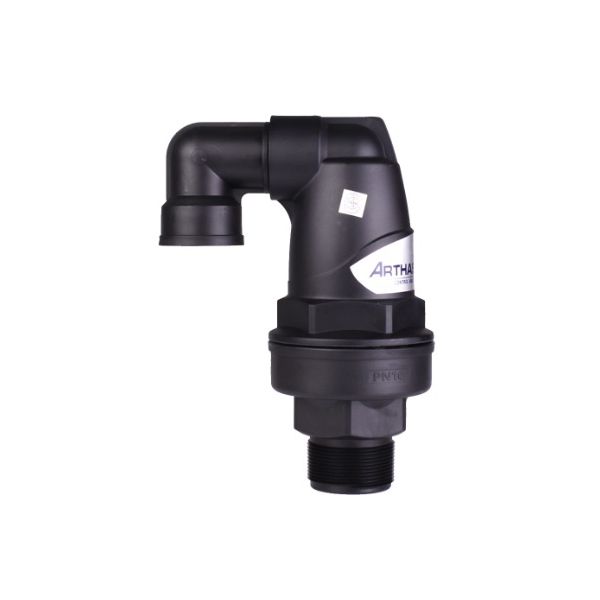

Válvula de ar combinada - tipo C 2"

Modelo: Válvula de ar combinada 2"  -  tipo C

Atua no balanceamento entre a admissão e expulsão do ar de modo a assegurar pressões adequadas no interior da tubulação, consequentemente evita a cavitação. Atuam nas seguintes fases do sistema:

-Enchimento do sistema de condução:  A válvula expulsa ar do interior do tubo por meio do orifício de admissão/exaustão. Após enchimento do sistema de condução o aumento do nível de agua no interior da câmara da válvula desloca a boia para a posição fechada.

 -Sistema pressurizado:  Com o sistema pressurizado pequenas quantidades de ar presentes na tubulação acumulam-se cavidade superior da válvula – o aumento da pressão na câmara movimenta a boia para a posição aberta permitindo a expulsão do ar acumulado por meio do micro exaustor. Após expulsão do ar a boia retorna posição original e a porta do micro exaustor fecha automaticamente.

-Drenagem do sistema: A drenagem o sistema de condução promove a formação de pressão negativa na tubulação. Neste caso as entradas da válvula abrem-se e ar é admitido no sistema evitando a formação de vácuo e a cavitação.

Características:

- Área de ventilação: 908mm2

- Pressão de trabalho: 0,2 – 16 bar
- PN16 - DN50 (Cor Cinza)

- Conexão: Rosca Macho 2” BSP/NPT

- Material: PA;

- Peso unitário: 1020g (sem embalagem).
