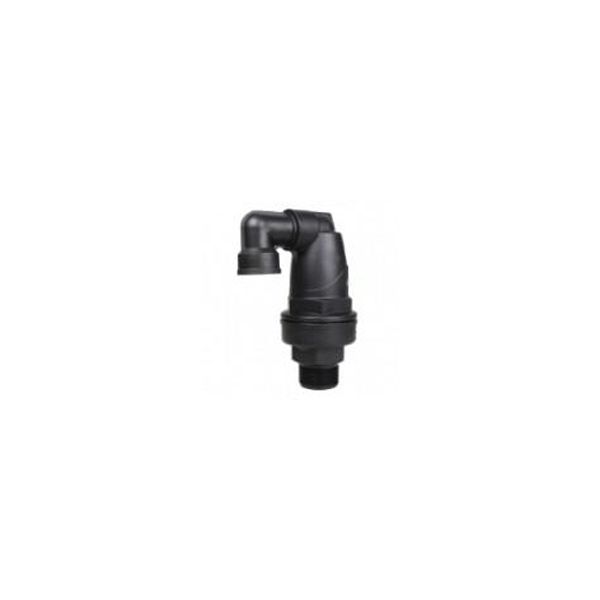

Válvula de ar combinada 2" - tipo C

Modelo: Válvula de Ar combinada Tipo C

Atua no balanceamento entre a admissão e expulsão do ar de modo a assegurar pressões adequadas no interior da tubulação durante a operação do sistema, consequentemente evita a cavitação. Atuam nas seguintes fases:

-Enchimento do sistema de condução: A válvula expulsa ar do interior do tubo por meio do orifício de admissão/exaustão. Após enchimento do sistema de condução o aumento do nível de agua no interior da câmara da válvula desloca a boia para a posição fechada.

-Sistema pressurizado: Com o sistema pressurizado pequenas quantidades de ar presentes na tubulação acumulam-se cavidade superior da válvula – o aumento da pressão na câmara movimenta a boia para a posição aberta permitindo a expulsão do ar acumulado por meio do micro exaustor. Após expulsão do ar a boia retorna posição original e a porta do micro exaustor fecha automaticamente - o processo ocorre continuamente durante a operação sistema.

-Drenagem do sistema: A drenagem o sistema de condução promove a formação de pressão negativa na tubulação. Neste caso as entradas da válvula abrem-se e ar é admitido no sistema evitando a formação de vácuo e a cavitação.

- DN50;

- Pressão de trabalho: 0,2bar – 16bar;

- Rosca 2” Macho BSP;

- Área do orifício de entrada: 908mm2;

- Peso unitário: 990g (sem embalagem).
